原理

直线电机是一种将电能直接转换成直线运动机械能,而不需要任何中间转换机构的传动装置。它可以看成是一台旋转电机按径向剖开,并展成平面而成。

应用

直线电机主要应用于三个方面:

一是应用于自动控制系统,这类应用场合比较多;

其次是作为长期连续运行的驱动电机;

三是应用在需要短时间、短距离内提供巨大的直线运动能的装置中。

分类

按结构形式分类:

根据不同的使用场合,直线电机的结构形式和分为:

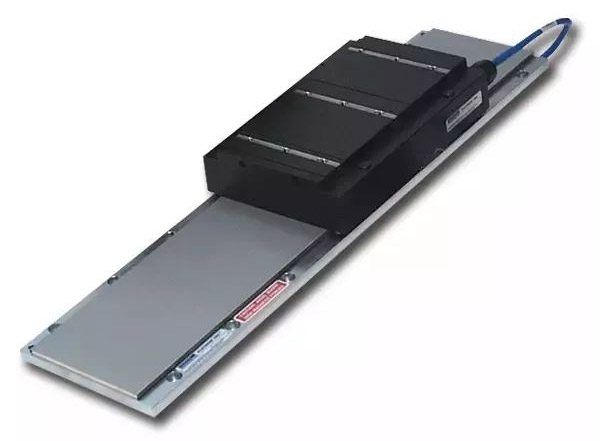

平板式

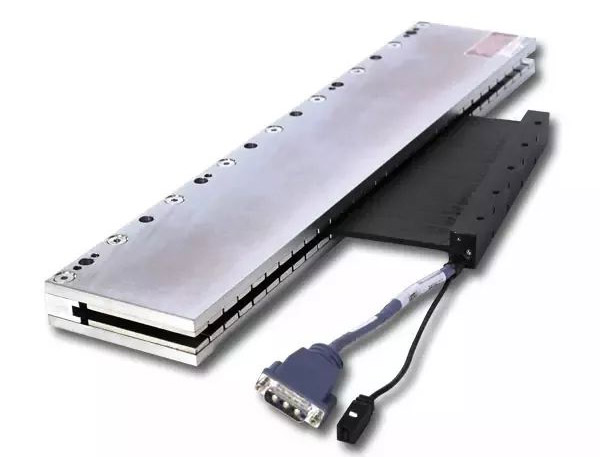

U 形

圆筒式

按应用场合对性能参数的要求不同分类:

①高推力(高推力、大位移)直线电机:其典型应用行业有高速、高精数控机床、高速加工中心和并联(杆机构)机床等;其他高速、高精且需要高推力、大位移的场合,如飞行模拟器、弹射器,加速滑轨等。

②高响应(高频响、小位移)直线电机:其典型应用行业有往返频率高、位移小、推力不高的各类精密机床。

特点

直线电机的特点:

1.结构简单,以最少的零部件数量实现直线驱动,因此维护相对简单;

2.行程理论上不受限制,而且性能不会因为行程的改变而受到影响;

3.可以提供很宽的速度范围,从每秒几微米到数米,;加速度很大,最大可达10g,这是相比其他丝杠、同步带和齿轮齿条驱动的一个显著优势;

4.运动平稳,除了起支撑作用的直线导轨或气浮轴承外,没有其它机械连接或转换装置;

5.精度和重复精度高,消除了影响精度的中间环节,系统的精度取决于位置检测元件,有合适的反馈装置可达亚微米级;
